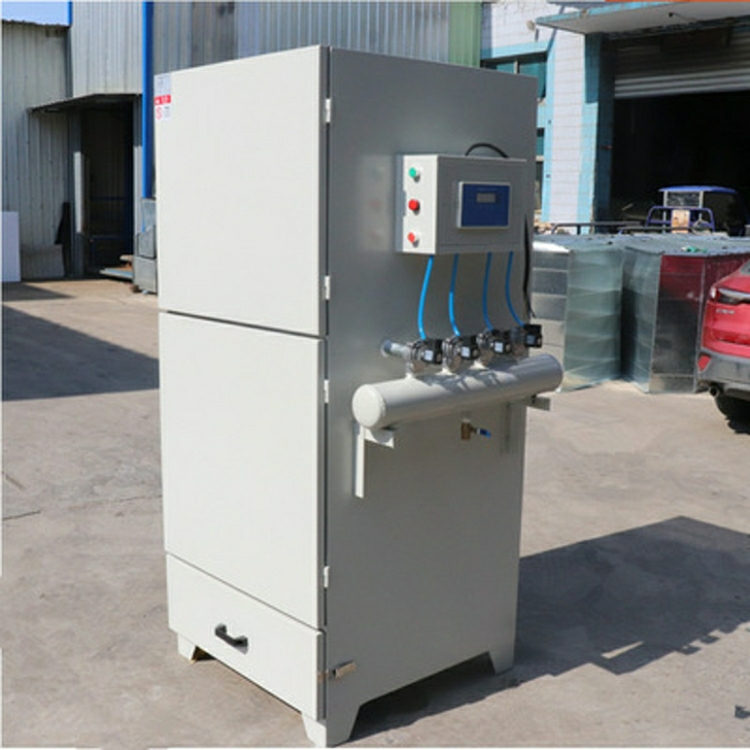

PL柜式除塵器是我公司針對打磨、切割、焊接等工況的一種簡單有

效的除塵產品。本產品具有應用范圍廣、簡便靈活易操作、過濾效果好

等多種優點，可根據現場要求設計，同時分為振打清灰和脈沖清灰兩種

方式，為不同的客戶提供   合理的設備。由于體積小并且裝有輪子，所

以可以移動收塵，特別適合打磨、焊接等工況。既可以安裝萬向吸氣臂

，又可以配以螺旋風管，對各種工況的適應性。振打除塵系統的獨

特設計使得清灰變得簡單   ，從而增加了濾袋的使用壽命。

  該型除塵器外形美觀、制作，性價比很高。自投入市場以來

了各企業的踴躍購買，。

    PL型單機除塵器屬于機械抖動除塵器是根據   引進的除塵設備進

行改進研制成功的新產品，是一種體積小而且除塵的小型除塵器

。

PL型單機除塵器結構組成及特點：

PL型單機除塵器基本結構由風機、過濾器和集塵器三個部件組成，各部

件都安裝在一個立式框架內、鋼板殼體、烘漆防銹，外型美觀、結構科

學、運行、使用方便。

各部件結構特點如下：

1、風機部件采用仿   離心通風機，風量大，風壓高，風機特性曲線

硬，并采用消聲措施，使用時噪音小。

2、過濾器部件采用工業滌綸布為濾料的扁布袋過濾器，布袋內裝有彈

簧鋼絲網，過濾效果好，換濾袋方便，使用壽命長。

3、過濾器部件的清灰機構，是采用電動機帶動偏心輪，連桿使布袋抖

動而   沾在濾袋外表面的粉塵。其控制裝置分自控和手控兩種。自控

即在風機連續工作時，清灰機構定時自動振打清灰，手控即風機停止后

清灰機構自動工作，數十秒鐘后自動停止，也可根據需要隨時啟動清灰

電機振打清灰，清灰時間長短由用戶自行調節時間繼電器。

4、過濾器部件裝有即寬暢又密封的折卸檢修門，以便需要時進行

檢修和移出過濾器。

5、集塵器上方一側的進風接口在需要時可折下，以便于加大進風口面

積的使用。

PL型單機除塵器工作原理：

含塵氣體進入箱體，由扁布袋過濾器進行過濾，粉塵被阻留在濾袋外表

面，已凈化的氣體通過濾袋進入風機，由風機吸入直接排入室內(也可

接管排至室外)。

隨著過濾時間的增加、濾袋外表面沾附的粉塵也不斷增加、濾袋阻力也

相應增加，從而影響除塵效果，采用自控清灰機構進行定時振打清灰或

手控清灰機構停機后自動振打數十秒鐘，使沾在濾袋外表面的粉塵抖落

下來，落到集塵容器(抽屜)中的粉塵由人工拉出   。

PL型單機除塵器用途：

PL型單機除塵器對密度較大的金屬切屑、鑄造用砂，如車床、磨床、銑

床、拋光機、砂輪機等，和中等密度的粉塵，以及密度較輕的粉塵均有

良好的除塵效果。如鋼鐵拋光、鑄造工業、陶瓷工業、玻璃工業及耐火

材料、水泥建材、砂輪制造、化工制品、機械加工等行業的除塵。

PL型單機袋式除塵器產品亮點：

1、體積小，移動靈活、安裝維修方便；

2、采用扁布袋過濾器，除塵、清灰效果好；

3、內部配離心風機，性能好，噪音低；

4、設有檢修門，檢修和換袋方便。

PL-A型系列單機除塵設備技術

PL型單機除塵器工作原理：

含塵氣體進入箱體，由扁布袋過濾器進行過濾，粉塵被阻留在濾袋外表

面，已凈化的氣體通過濾袋進入風機，由風機吸入直接排入室內(也可

接管排至室外)。

隨著過濾時間的增加、濾袋外表面沾附的粉塵也不斷增加、濾袋阻力也

相應增加，從而影響除塵效果，采用自控清灰機構進行定時振打清灰或

手控清灰機構停機后自動振打數十秒鐘，使沾在濾袋外表面的粉塵抖落

下來，落到集塵容器(抽屜)中的粉塵由人工拉出   。

PL型單機除塵器用途：

PL型單機除塵器對密度較大的金屬切屑、鑄造用砂，如車床、磨床、銑

床、拋光機、砂輪機等，和中等密度的粉塵，以及密度較輕的粉塵均有

良好的除塵效果。如鋼鐵拋光、鑄造工業、陶瓷工業、玻璃工業及耐火

材料、水泥建材、砂輪制造、化工制品、機械加工等行業的除塵。

PL型單機袋式除塵器產品亮點：

1、體積小，移動靈活、安裝維修方便；

2、采用扁布袋過濾器，除塵、清灰效果好；

3、內部配離心風機，性能好，噪音低；

4、設有檢修門，檢修和換袋方便。

PL-A型系列單機除塵設備技術
